Ленточный конвейер
- Название товара： Ленточный конвейер
- Описание продукта
-
Сфера применения
Фиксированный ленточный конвейер DT (A) типа II представляет собой серию продуктов общего назначения, которые могут широко использоваться в металлургии, угольной, транспортной, энергетической, строительных материалах, химической, легкой промышленности, зерновой и машиностроительной промышленности. Плотность транспортного накопления составляет 500 ~ 2500kg/m3Для различных сыпучих материалов и деталей подходящая температура окружающей среды составляет-20 ~ 40 ℃.
Для рабочих сред с требованиями термостойкости, морозостойкости, антикоррозийности, взрывозащиты и огнестойкости при выборе этой серии продуктов необходимо выбрать специальные резиновые конвейерные ленты и принять соответствующие защитные меры.
Спецификация продукта
1. Серия полосы пропускания
Фиксированный ленточный конвейер DT II (A) использует свою полосу пропускания в качестве основного параметра, как показано на рисунке ниже. Его серия пропускной способности соответствует основным параметрам и габаритам ленточного конвейера (GB/T 10595-2009).
Пропускная способность/мм 400 500 650 800 1000 1200 Код 40 50 65 80 100 120 Пропускная способность/мм 1400 1600 1800 2000 2200 2400 Код 140 160 180 200 220 240 2. Код продукта
Фиксированный ленточный конвейер DT II (A) использует в качестве кода продукта полосу пропускания B, диаметр D трансмиссионного ролика и разрешенный крутящий момент (серийный номер) трансмиссионного ролика:
DT Ⅱ(A)-- модель (D-ленточный конвейер; T-универсал; Ⅱ(A)-новая серия)
B-Конвейер широкополосный. cm
D-диаметр вращающегося барабана (не включая толщину слоя), см
X-поворотный крутящий момент барабана (1,2,3,...)
Например: DT Ⅱ(A)4025 · 1 представляет неподвижный ленточный конвейер с полосой пропускания 400 мм, диаметром приводного барабана 250 мм и крутящим моментом приводного барабана 0,63 кН · м.

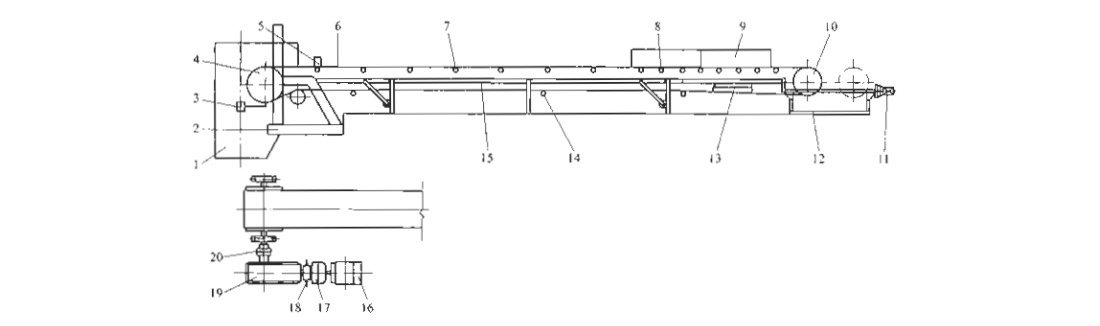

Вся структура машины
1-головная воронка; 2-головная уборка; 3-головная уборка; 4-трансмиссионный ролик; 5 защитных устройств; 6 конвейерных лент; 7 несущих роликов; 8-опорных роликов; 9-направляющая канавка; 10-переключение рулонов; 11-устройство натяжения спиральной; 12-хвостовая рама; 13-полый подметатель; 14-возвратный поддоны; 15-промежуточный рама; 16-электродвигатель; 17-волновой дымовой прибор; 18-тормоз; 19-редуктор; 20-муфта
Коды классификации компонентов показаны в таблице ниже.
Код Название детали Код Название детали А Вращение барабана В Переходный ролл Джейн С Ролик Д Натяжное устройство Е Подметальная уборка Ф Разгрузочный станок Г Ролик H Группа катания на роликах К Подшипниковая опора барабана Л Воронка головы М Направляватель Q Приводные устройства Р Крышка конвейера С Общие компоненты Т Разгрузочная машина У Обратимый ленточный конвейер V Устройство для удаления воды Вт Моющее устройство X Телескопическая головка Y Прижимное колесо JA Кронштейн для передачи работы JB Переходный кронштейн JC Средняя рама и ножки Джей Ди Кронштейн для натяжного устройства JF Воронка плугного разгрузчика JQ Держатель привода Джей Ти Средний кронштейн разгрузочной машины МФ Кожух сцепления из сливы Джей Ди Кронштейн для натяжного устройства ЖЛ Гидравлический ответвитель Типичная конфигурация всей машины
Серия деталей
Все типы компонентов ленточного конвейера DT II (A) обрабатываются и изготавливаются в соответствии с «DT II (A) ленточный конвейер-2011» и полностью соответствуют различным национальным стандартам и отраслевым стандартам, действующим до конца 2010 года. стандарт.
Конвейерная лента
Разнообразие и технические характеристики конвейерной ленты соответствуют требованиям «Кожа и длина полосы пропускания тканевого сердечника» (GB/T4490-2009), «Конвейерная лента общего назначения с резиновым или пластиковым покрытием» (GB/T7984-2001) и «Конвейерная лента общего назначения» (GB/T 9770-2001), см. Таблицу ниже.
Виды Прочность тела
/N · (мм · слой)-1
Широкополосная передача 400 500 650 800 1000 1200 1400 1600 1800 2000 2200 2400 Холщовый мешок CC-56 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Нейлоновый мешок Nn-100 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Nn-150 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Nn-200 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Nn-250 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Nn-300 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Полиэфирная лента EP-100 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ EP-200 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ EP-300 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Стальной сердечник Ст630 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ St800 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Ст1000 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Ст1250 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Ст1600 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ St2000 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Ст2500 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Ст3150 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Ст4000 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ St4500 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ St5000 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ St5400 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Ст6300 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Примечание:✔Представляет текущую область применения.
Тип привода и привод
Тип трансмиссии и параметры мощности привода
Тип привода Диапазон мощности/kW Примечания Двигатель серии Y-редуктор 1,1 ~ 3,7 Напряжение составляет 380 В, когда мощность ≤ 200 кВт;
Напряжение 3000 В, 6000 В и 10000 В, когда мощность ≥ 220 кВт
Электродвигатель серии Y-гидравлический ответвитель · Редуктор 45 ~ 315 Электрический роликовые передачи 2,2 ~ 55 Другие формы драйвера ≥ 355 Дизайн пользователя Вращение барабана
Диаметр и длина трансмиссионного барабана соответствуют требованиям ленточного конвейера (GB/T10595-2009) в отношении основных параметров и размеров барабана.
Пропускная способность B Диаметр барабана 250 315 400 500 630 800 1000 1250 1400 1600 1800 400 ✔ ✔ ✔ 500 ✔ ✔ ✔ ✔ 650 ✔ ✔ ✔ ✔ 800 ✔ ✔ ✔ ✔ ✔ ✔ ✔ 1000 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 1200 ✔ ✔ ✔ ✔ ✔ ✔ ✔ 1400 ✔ ✔ ✔ ✔ ✔ 1600 ✔ ✔ ✔ ✔ ✔ 1800 ✔ ✔ ✔ ✔ ✔ 2000 ✔ ✔ ✔ ✔ ✔ 2200 ✔ ✔ ✔ ✔ ✔ ✔ 2400 ✔ ✔ ✔ ✔ ✔ ✔ Примечание. Диаметр рулона является номинальным значением без слоя клея.
Эта серия передач рулона делится на три типа: легкий, средний и тяжелый в зависимости от грузоподъемности. Среди них:
Легкая: однопластинчатая сварная конструкция цилиндра с одной кнопкой, соединенной между валом и ступицей;
Средний размер: однопластинчатая сварочная конструкция цилиндра, соединенная ураном и ступицей в качестве расширительной втулки;
Тяжелый: вал и ступица колеса соединены с расширенной втулкой, упрощенный корпус представляет собой сварную конструкцию с отливкой, в которой есть два типа: односторонний и двусторонний.
Некоторые из роликовых накладок одного диаметра также оснащены несколькими диаметрами вала и расстоянием между центрами опор.
Поверхность барабана трансмиссии полностью резиновая, и его форма имеет три типа: левая, правая и ромбовидная. Когда пользователю нужен гладкий привод, он должен указать в форме заказа и сделать специальный заказ.
Подставка подшипника рулона смазывается насадкой для прессования. Если используется централизованная смазка, она должна быть предложена при заказе, и производители могут отдельно настроить требуемый масляный мундштук.
